بهینه سازی نور مجموعه چراغ "ال ای دی اسپرت" عقب ال 90

پست توسط امير معيري » 27 نوامبر 2011, 17:54

بنام خدا
با سلام

پروژه بهینه سازی نور مجموعه "چراغ ال ای دی " اسپرت عقب خودرو ال 90

هدف :
1 - تعویض ال ای دی های موجود در چراغها ، با نوع Power LED
2 - تغییر در شیوه روشنایی قسمتهای ( چراغ کوچک ) - ( استپ ترمز ) - ( راهنما ) از حالت استاندارد و مرسوم به حالت مولتی پلکس ( امریکایی )
3 - تغییر در روشنایی دنده عقب بر روی هر دو چراغ ( در طراحی این مدل از چراغ ال ای دی ، در قسمت راننده ، برای مه شکن ، لامپی در نظر گرفته نشده بود )

روند اجراء پروژه ، بروایت تصاویر :

متاسفانه ، درطراحی و ساخت این مدل از چراغ اسپرت ، به اصلیترین موردی که به هیچ عنوان اهمیت داده نشده ، روشنایی استاندارد چراغ میباشد ، و به جرات میتوان ادعا نمود که شدت بازتاب نور " کیتهای ال ای دی مهران کیت " و یا یک اسباب بازی ، حتی در شب ، به مراتب بیشتر از این ال ای دی ها میباشد . و همینطور ، وجود یک ایراد شایع در این مجموعه و در اکثر مدلهای چراغهای ال ای دی ( روشن شدن چراغهای کوچک و زمینه صفحه کیلومتر ، با روشن شدن ال ای دی های ترمز !! ) ،

قبل از شروع جراحی ...... :

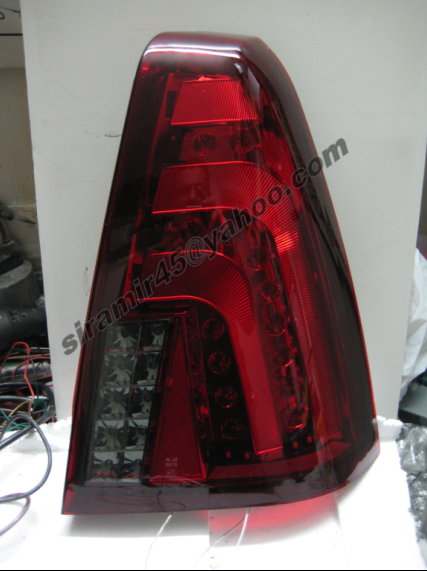

نمای ظاهری جلو چراغ :
تصویر

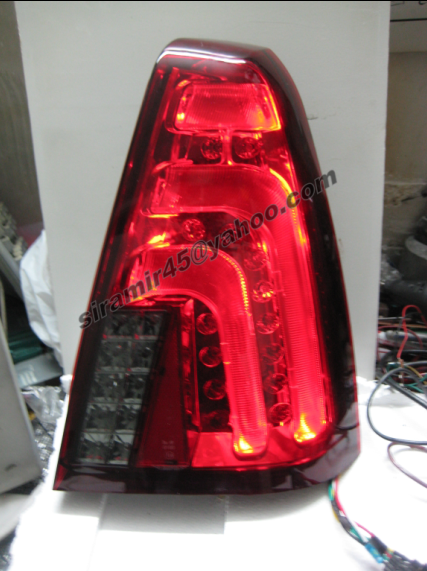

چراغ کوچک :

تصویر

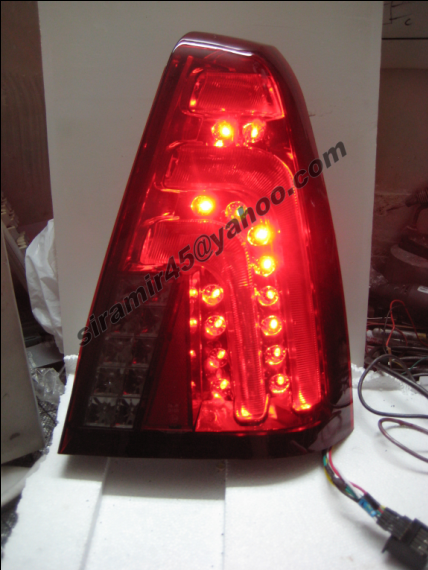

استپ ترمز :
تصویر

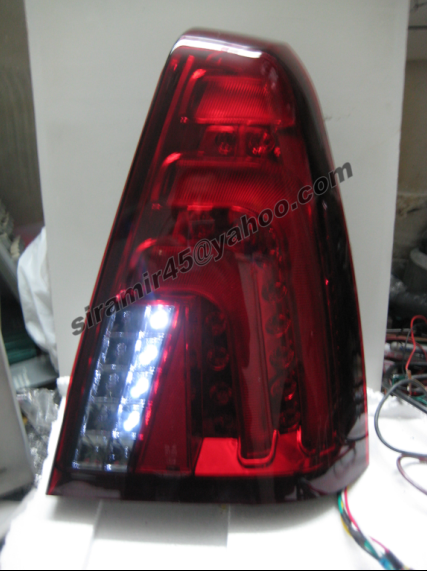

دنده عقب :
تصویر

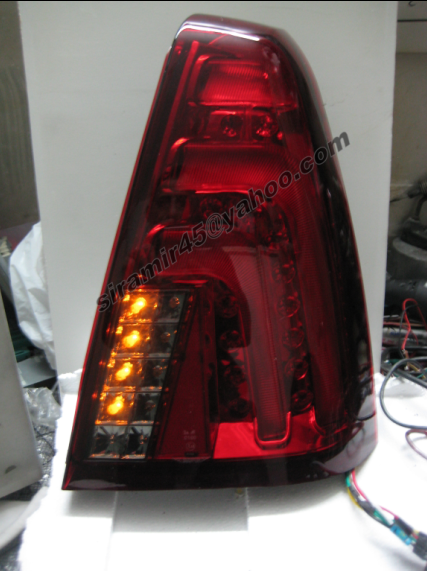

راهنما :
تصویر

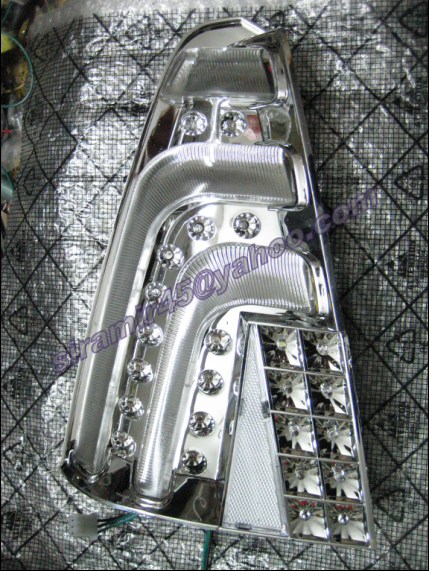

نمای ظاهری جلو چراغ ، بدون طلق :
تصویر

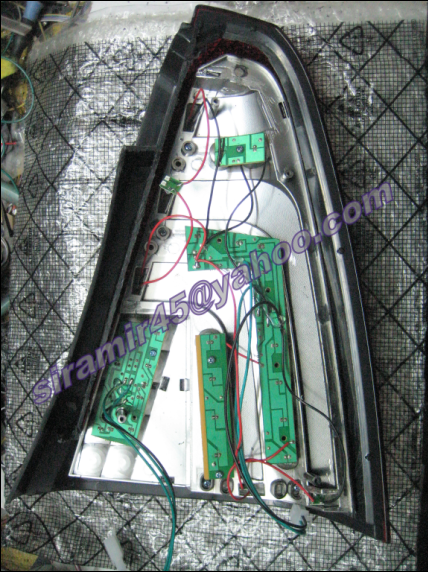

نمای پشت چراغ و متعلقات داخلی !! :
تصویر
برای رسیدن به حد اکثر روشنایی در هر چراغ ، با بررسی قطعات موجود با کیفیت در بازار ،از ال ای دی های پاور یک وات ، مارک سازنده معروف " ادیسون " ( 14 عدد ال ای دی یک وات قرمز و 8 عدد ال ای دی یک وات سفید ) استفاده شده است .

و اما پس از جراحی .... :

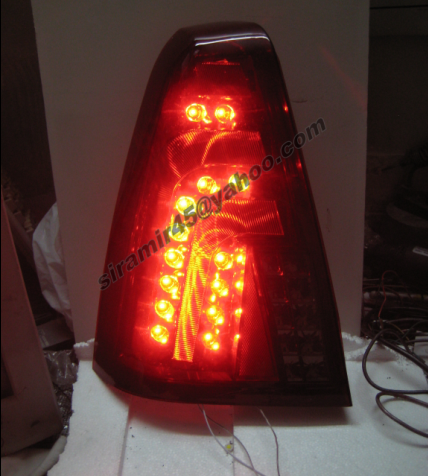

استپ ترمز :

تصویر

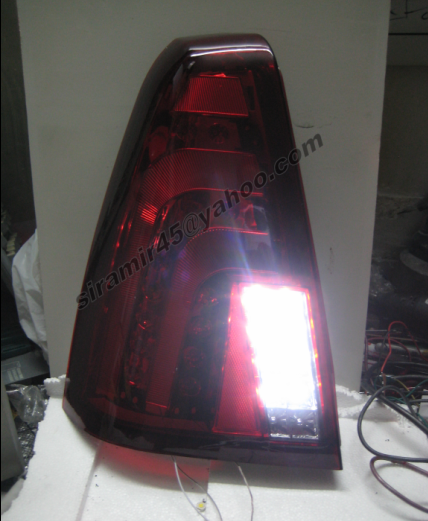

دنده عقب :
تصویر

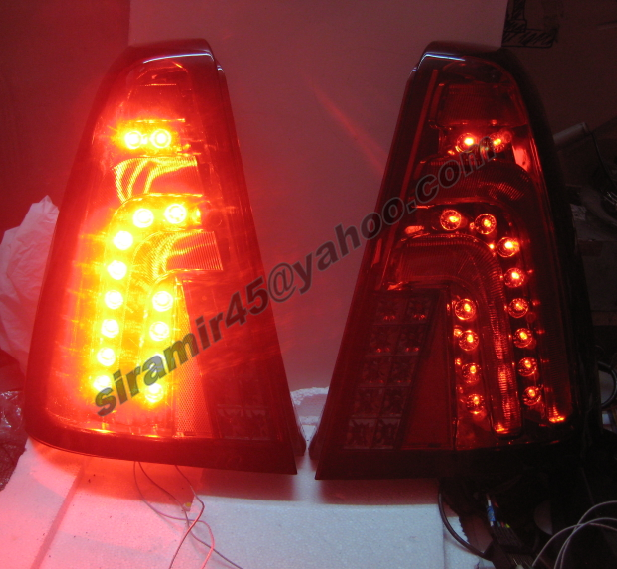

مقایسه نور استپ ترمز :
تصویر

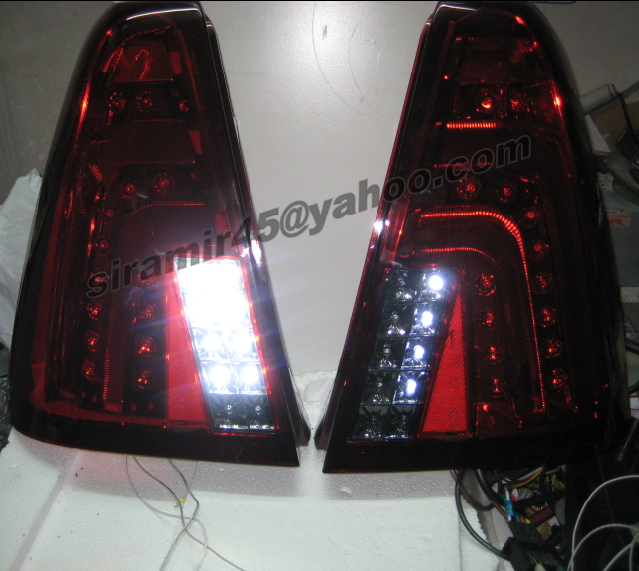

مقایسه نور دنده عقب :
تصویر

تصاویر مرحله نصب و کلیپ عملکرد بر روی خودرو ، بزودی.......

با احترام
90/9/6
امير معيري
متخصص الكترونيك
پست: 1379
تاریخ عضویت: 16 آپریل 2007, 17:10
نوع خودرو: ROA d runner - 1385
محل اقامت: تهران - تهرانـســــــــر
اینستاگرام: siramir45@
تماس:

Re: بهینه سازی نور مجموعه چراغ "ال ای دی اسپرت" عقب ال 90

پست توسط امير معيري » 07 می 2014, 13:22

بنام خدا
با سلام

تصاویر بعد از نصب :

دنده عقب :
تصویر
چراغ کوچک :
تصویر
چراغ کوچک و دنده عقب :
تصویر
ترمز و چراغ کوچک :
تصویر

مستدعیست در صورت تمایل به اجراء ، فقط از طریق پیغام خصوصی عنایت بفرمایید .

کلیپ :

http://www.aparat.com/v/vo3l4

با احترام
90/9/12
